风力发电机组试验方法
2015-06-05 来源： 作者：正航网络部 阅读：次
风力发电机组试验方法
1 主题内容与适用范围
本标准规定了风力发电机组(以下简称机组〉试验条件和试验方法。
本标准适用于蓄电池储能、独立运行、并网运行机组的外场(试验场或安装现场)试验，其他型式的风能转换装置也可参照使用。
2 引用标准
GB 8116 风力发电机组型式与基本参数
GB 8974 风力机术语
GB 8975 风力机械产品型号编制规则
GB 10760. 1 小型风力发电机技术条件
GB/士13981 风力机设计通用要求
3 试验条件
3. 1 试验场地
3. 1. 1 试验场年平均风速应大于5 m/s. 最高风速应不小于30 m/s ，地势平坦、开阔。
3. 1. 2 装机位置应能满足机组正常工作的条件，不得在其他机组尾流区做试验。
3. 2 试验样机
3.2.1 试验样机应随附有关的技术数据、图祥和安装使用说明书。
3.2.2 产品祥机应随附产品合格证。
3.2.310kW 及以上的机组可以在安装现场试验。
3.3 试验仪器
3.3.1 试验中所使用的仪器、仪表，均应在计量部门检验合格的有效期内，允许有一个二次校验源(仪器制造厂或标准试验室)进行校验。
3.3.2 仪器、仪表要求
a. 风速传感器
测量范围:0~40 m/s;
误差范围:+0. 5 m/s(3~30 m/s);
安装高度:H 士O.lD;

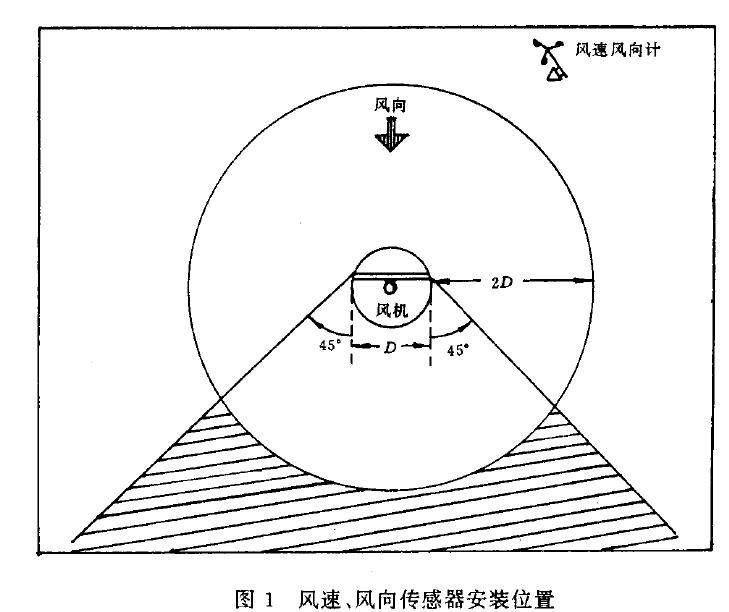

安装位置g 距塔架中心(2. 5~8 )D，不在尾流区，见图!(阴影部分)。
b. 风向传感器
测量范围:00~3600;
准确度:土2. 50;
安装高度、位置:同3. 3. 2 a 条要求。
注:① D一风轮直径， m ，② H一风轮中心高度， m 。
C. 大气温度计(温度传感器)
测量范围:-50-+50'C;
准确度z 土1 'C ;
安装位置:距塔架中心不大于30 m 以内，距地面高度1. 2m 的百页箱内。
d. 大气压力i十(压力传感器)
测量范围:60-108 kPa;
准确度:<3%;
安装位置:同3. 3. 2 c 条要求。
e. 转速传感器
测量范围:~1. 5 倍额定转速g
准确度:<2% 。
f. 角度传感器
测量范围:0 0 -360。或200-90' ;
准确度:<2% 。
g. 分压器、分流器、电压、电流互感器
