绝缘介质耐电压试验设备
2015-06-09 来源： 作者：正航网络部 阅读：次
绝缘介质耐电压试验设备
1 主题内容与适用范围
本标准规定了绝缘介质耐电压试验设备(以下简称耐电压试验设备〉的基本参数、技术要求、试验方法和检验规则等.其中耐压试验设备是指用来检验电气产品绝缘性能的工频耐压试验设备。
本标准适用于最高输出电压为20 kV 及以下的频率为50 Hz 正弦波的耐电压试验设备.
2 引用标准
GB 4793 电子测量仪器安全要求
GB/T 12501 电工电子设备防触电保护分类
GB 3100 国际单位制及其应用
GB 3101 有关量、单位和符号的一般原则
GB 321 优先数和优先数系
GB 1002 单相插头插座型式、基本参数与尺寸
GB 2099 单相、三相插头插座技术条件
GB 5023.3 额定电压450/750 V 及以下聚氯乙烯绝缘电缆(电线〉连接用软电缆(电线)
ZBY 003 仪器仪表包装通用技术条件
ZBY 002 仪器仪表运输、贮存基本环境条件及试验方法
3 术语
3.1 本标准的术语"电压"、"电流"均指有效值.
3.2 1 类设备
该类设备在触电保护方面不仅依靠基本绝缘，而且还包含一个附加的安全预防措施，其方法是将可触及的可导电的零件与己安装的保护接地端子相连接，从而使可触及的可导电零件在基本绝缘损坏的事故中不成为带电体.
4 基本参数
4.1 耐电压试验设备的电源电压、频率、波形；
也电源电压z 交流220 V. 允差士10.% ;
b. 频率， 50土1 Hz;
C. 被形E 基本正弦波.
4.2 耐电压试验设备的最高输出电压、频率、波形g

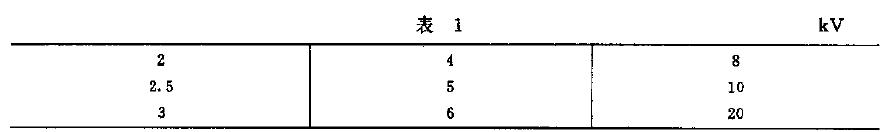

•. 耐电压试验设备的最高输出电压应尽量采用优先数，见表1. 其数值取自GB 321 中R"IO 系列，必要时，可根据用户需要的试验电压范围采用特殊规格
b. 输出电压频率， 50 士1 HZI
C. 输出电压披形g 基本正弦说.
4.3 耐电压试验设备的额定输出电流应不小于各被试产品标准规定的短路电流值，报警电流应小于额定输出电流.
耐电压试验设备应具有任意设定报警电流的功能，报警电流设定值的优先数取自GB 321 中R10/3系列，如下列所示z
0.5 , 1, 2, 5, 10 , 20 , 50, 100 , 200 mAo
4.4 耐电压试验设备的最大输出功率标称值等于升压变压器容量，即为最高输出电压和额定输出电流的乘积.
