正航技术详细介绍动力喷雾机
1 范围
本标准规定了工作压力0~5.0MPa，流量0~2∞Vm恒的动力喷雾机的技术要求、试验方法、检验规则、包装、运输和贮存。
本标准适用于由动力(内燃机或电机)驱动，液泵为活塞泵、柱塞泵和隔膜泵的担架式、推车式、
自走式和手提式液力喷雾机(以下简称喷雾机) .但不适用于喷杆式喷雾机。其他类型液泵及结构型式的动力喷雾机可参照执行。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB厅191-2∞o 包装储运图示标志(eqv ISO 780: 1997)
GB厅9480-一2∞1 农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则(eqvIS036∞2
1996)
GB 10395.1-2001 农林拖拉机和机械安全技术要求第1 部分总则(叫vIS04254-1: 1989)
GB 10396 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则(GBI039←
1999. eqv ISO 11684: 1995)
JB厅9782-1999 植物保护机械通用试验方法
B厅9802-1999 喷雾机、清洗机用三缸柱、活塞泵
JB厅9806一1999 喷雾机用隔膜泵
3 产品型号标示

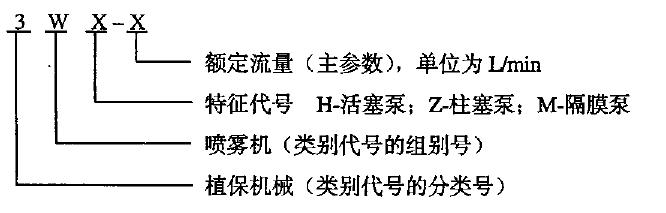

喷雾机的型号由类别代号、特征代号和主参数三部分组成，型号标记示例如下2
3WH-36 型3WZ-40 型3WM-40 型
4 要求
4.1 喷雾机配套动力应符合相关标准的要求，并附有制造商提供的产品合格证或质量等级证明，
4.2 标牌:喷雾机的标牌内容应清晰可见，并牢固地固定在机具的明显位置上，至少应包括下列内容:
a) 商标，型号，名称:
b) 主要技术参数(配套功率、额定转速、额定工作压力、泵排液量);
c) 制造厂名称:
d) 生产日期或出厂编号。
4.3 喷雾机装配后，应按使用说明书规定的操作方法进行起动试验。动力是内燃机的，手摇起动及手拉起动绳起动方式以次数计算，起动三次，起动成功次数应不少于一次:手拉自回绳起动方式按时间计算，起动时间不超过30s; 动力为电机的，在额定电压的90%应能正常起动。
4.4 喷雾机在最高工作压力下进行O.5h 运转试验。运转中应无不正常的振动、响声、紧固件松动及漏水、漏油现象〈柱塞泵柱塞密封处的滴漏应不大于1mυmin) 。运转结束后，泵内机油温度应不大于7S"C. 温升应不大于3S"C 。
4.5 喷雾机在额定工作压力及转速下连续运转20h. 发动机不得自动熄火，整机不得产生漏水、漏泊现象及异常振动、声响，紧固件不得松动.

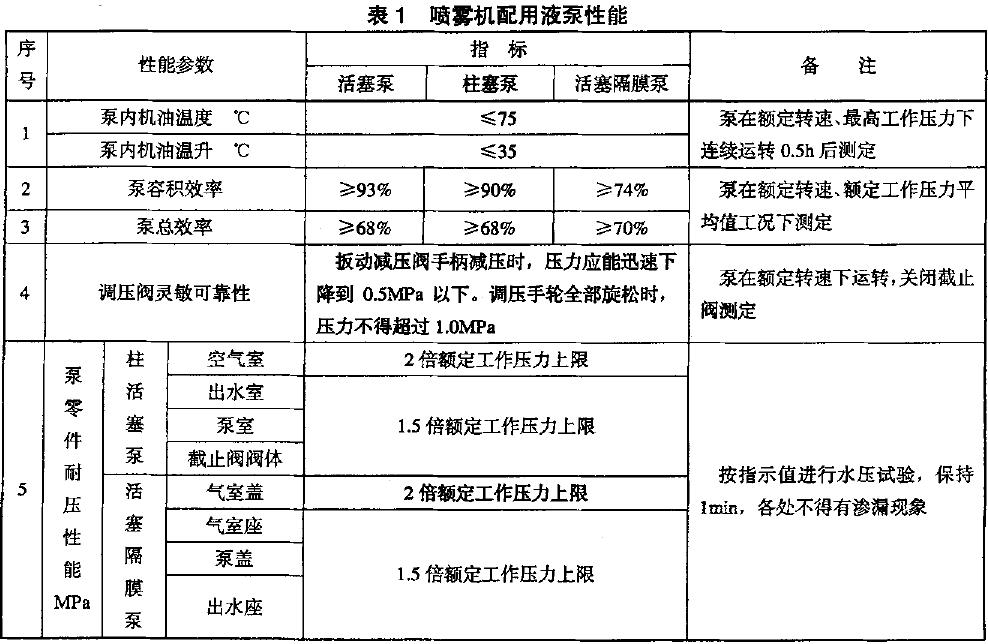

4.6 喷雾机配用的活塞泵、柱塞泵和活塞隔膜泵的性能应符合表1 规定的要求。喷雾机配用其他类型液泵时所用液泵的性能应符合相关标准或产品说明书规定的要求。
4.7 喷雾机在泵的额定工况下喷枪的水平射程及最大喷雾量应达到企业标准或产品说明书明示的要求。
4.8 装配与外观
4.8.1 喷雾机的各运动件应转动灵活，各紧固件牢固、可靠，各零部件不得有歪斜、翘曲等现象。
4.8.2 喷雾机外观应整沽，无锈迹油污，无明显的油漆剥落、皱皮、流挂及露底，不允许有碰瘪、划伤和毛刺。
4.9 喷雾机首次故障前平均工作时间(MTTFF) 应不少于SOh. 有效度应不小于96% 。
4.10 喷雾机应进行3∞h 耐久性试验。试验过程中允许更换易损件，但不得更换其他零、部件。试验压力为额定工作压力的平均值。试验结束后，其容和报率和总效率允许下降到不低于标准规定值的95% 。
4.11 安全要求:
4.11.1 配套动力为电机的喷雾机应检查其电气安全性能，用5∞v 绝缘电阻表(兆欧表)测量，其对地绝缘电阻应不小于20MQ. 并应具有可靠的接地装置:在15∞v 电压下，经lmin 耐电压试验应无击穿和闪络现象。
4.11.2 喷雾机的传动装置、发动机的起动轮、排气管等危险部位应设置防护罩，防护罩应符合GB10395.1 的规定。
4.11.3 喷雾机应装备刻度清晰的压力表(压力计)以显示相应的工作压力。喷雾机运转时压力表的指针不得有明显跳动。
4.11.4 喷雾机及其液泵的调压阀应具有安全阀的功能(否则应另设安全阀)，在额定转速下，关闭截止阀或喷射部件，调压手轮旋到底时，压力不得超过最高工作压力的1.2 倍。
4.11.5 喷射部件必须具有良好的耐压性能，在1.5 倍额定工作压力上限的试验压力下保持lmin ，不允许出现破裂、渗漏等现象。
4.11.6 喷雾软管上应标明制造厂和最大允许工作压力的永久性标志.
4.11.7 软管接头应能承受机具正常工作时产生的载砖，不得松脱或泄漏。
4.1 1.8 喷雾机传动装置应有永久性的安全警告标志，标志牌上应简要提示危险、安全警告的具体内容。安全警告标志应符合GB 10396 的规定。
4.11.9 药液箱部件:药箱盖应联接牢固，密封可靠，在操作失控情况下不会松动或自动开启而造成药液泄漏。从药液箱排出的药液应始终在操作者的控制之下。加液口应设置滤网，力日液时.操作者应能看清液面位置。药箱内药液应能方便、安全地排放，不给操作者造成污染。
4.12 喷雾机应随机提供使用说明书。使用说明书应符合GB厅9480 的要求，至少应包括以下内容:
a) 主要技术参数(配套动力、额定转速、额定工作压力范围、额民E流量等);
b) 机具的安装与调试;
c) 使用方法与操作程序，
d) 故障分析与排除;
e) 维护与保养;
f)安全使用注意事项;
g) 在处理农药时，应当遵守农药生产厂所提供的安全指示:
h) 运输与贮存;
il 制造厂或供应商的名称、地址、邮编及电话。
