最新资讯
金属肖氏硬度试验方法
2015-05-15 来源： 作者：正航网络部 阅读：次
金属肖氏硬度试验方法
1 试验原理
将规定形状的金刚石冲头从固定的高度ho 落在试样的表面上，冲头弹也一定高度h ， 用h 与ho 的比值计算肖氏硬度值。
2 硬度值的表示
2. 1 肖氏硬度符号为HS ，并注以所用硬度计类型。
例1: 25HSC , 25 为肖氏眼皮值， C 为用C 型(目测型)硬度计所测。
例2: 51HSD , 51 为肖氏硬度值， D 为用D 型(指示型)硬度计所测。
3 试样
3. 1 试样的试验面一般为平面，对于曲回试样，其试验阁的曲率半径不应小于32mm。
3.2 试样的质量，至少应在O.lkg 以上。
3.3 试样的原度应在10mm 以上。
3.4 试样的试验面面积应尽可能大，并符合5.7条所规定的要求。
3.5 试样表面的光洁度应不低于寸6。
3.6 试样不应带有磁性，被试表面应清洁、无外来污物，如油脂等。
4 试验仪器
4. 1 硬度计的示值误差应不大于2.5HS。
4.2 试台的质量，规定为4 kg o

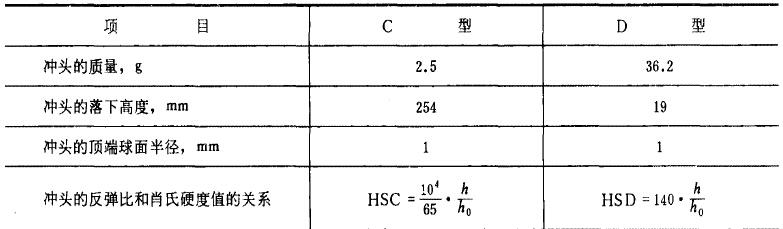

4.3 肖氏硬度计的主要技术参数见下表。
上一篇：
硬度计的试验方法
下一篇：
氙灯老化试验箱制冷系统膨胀阀
