快速温度变化试验箱试验工作原理
2014-10-15 来源：正航仪器 作者：正航网络 阅读：次
快速温度变化试验箱是一种在短时间内提供高、低温快速变化的环境设备，其温度变化范围为一70℃一l50℃，升降温速率一般为5—10℃／min，主要用于电工、电子、通讯、仪器仪表、科研等领域的产品进行快速温度变化环境的性能测试、筛选或考核实验，是科学研究、技术开发、生产和质量控制领域理想的环境试验设备。该试验箱除了要满足升降温速率的要求外，还对试验箱能够实现快速的线性变温以及防止温度的过冲和保持温度的稳定性有一定的要求，因此对控制系统便提出了较高的要求。

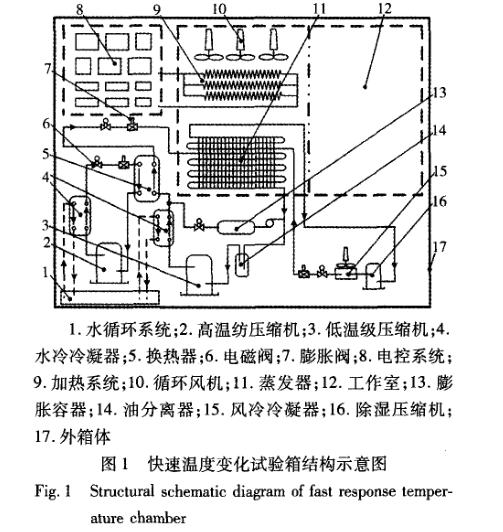

快速温度变化试验箱主要由箱体、制冷系统、加热系统、水循环系统、除湿系统、控制系统等组成，其具体结构如图1所示。为了满足试验箱内环境温度的快速降温和一70℃的工作温度要求，试验箱的制冷系统采用二元复叠制冷循环的制冷方式。复叠制冷系统是由一个高温级制冷循环系统和一个低温级制冷循环系统组成，均采用蒸汽压缩式制冷原理，二者都是由压缩机、冷凝器、节流装置和蒸发器组成各自的封闭制冷系统。高温级制冷循环系统主要是用来冷却低温级制冷循环系统，而低温级制冷循环系统才是真正为试验箱内提供冷源的核心所在。
为了更好地满足降温速率，制冷系统中的冷凝器采用水循环冷却，相比传统的风机冷却，降温效果得以大大改善，尤其是在炎热的夏季。加热系统是由三组电加热器组成，每组加热器又由三根大功率加热管构成，极大的满足了设备的升温要求。为了满足做高温实验时的湿度要求，试验箱增加了一套除湿系统。另外，在加热器和制冷系统蒸发器的上部安装了三台循环风机，以满足试验箱工作室的温度均匀性要求。http://www.zhsysb.net
