现在的机械加工及其他一些工业行业，对室内环境的要求越来越高，恒温恒湿的环境已不局限于以往的计量室、检测室。一些精密的加工区域，对环境温湿度的要求也达到了温度：20±l℃；相对湿度：≤65％，甚至有的要求温度：20±0.5℃；相对湿度：50±10％。过去针对这种面积不是很大的恒温恒湿空气调节系统，很多都是采用新风和回风先混合，然后经降温去湿处理，实行露点温度控制加再热式控制。
这必然带来大量的冷热抵消，导致能量的大量浪费。尤其是一些大中型的项目，因冷热抵消引起的能耗量更大。本工程正好是室内散湿量不是很大的场合，设计即采用规范提出的新回风单独处理的恒温恒湿空调系统。
一、工程简介及设计要求

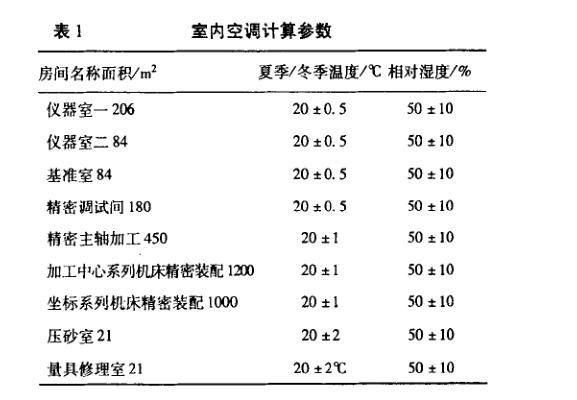

本工程为成都市某公司的新建恒温加工车问，总建筑面积约3000 m2，部分空调区域室内计算参数见表l。本次分析以加工中心系列机床精密装配为例，通过负荷计算，得出：夏季：总余热量Q=78886W，总余湿量形=1．39／s冬季：总余热量Q=一24280W，总余湿量形=1．39／s(车间内没有显著散湿设备，只计算人员散湿量。)
二、按一次回风系统夏季工况计算
节省篇幅起见，以下计算只列出公式和计算结果，具体计算过程省略¨o。在i—d图上(图1)确定室内空气状态点N，通过该点画出热湿比f=q／形=60681过程线。取送风温差为6℃，则送风温度to=14℃。得出送风量：G=Q／(iN—io)
三、按新风单独处理空调系统夏季工况计算
新风单独处理空调系统夏季工况过程见(图2)，送风温差、系统风量等同上计算。
四、新风单独处理空调系统与一次回风系统的比较
通过上述计算得出i新风单独处理空调系统冷量：Q。=173．2kW一次回风空调系统冷量：Q。．=216．7 kW，一次回风空调系统再热量：Q。=41．2 kW。可以看出，采用新风单独处理，制冷时不但节省了冷量43．5 kW，而且减少了再热量41．2 kW。单从制冷角度考虑，系统节约冷量约20％，如果加上系统再热量考虑总体能量消耗，那么采用新风单独处理空调系统总体能量将节约约32％。
通过图2和上述分析也应该认识到，从新风单独处理过程的焓湿图可以看出，单独处理过的新风与回风混合之后经干冷，送风状态点为0’，偏离了热湿比线上的送风状态点0，空调送风经O7点送入室内吸收室内余热余湿之后，状态点实际上是偏离了需要控制的室内状态点Ⅳ。由上述计算过程可得出室内相对湿度偏离幅度在0．2％以内。而在夏季，随着室外气温的下降，由于得热量的减少，室内显热冷负荷相应减少，则热湿比f将逐渐变小。此时空调送风量和室内产湿量不变，实际的室内状态点将会不断的偏离Ⅳ点。如果室内显热负荷减少很多或者室内空调湿度精度要求很高时，在不改变新风机器露点的情况下，单独处理的新风与回风混合之后就得再通过加热以保证室内温湿度在允许波动范围之内。
因此在这种情况下，新风单独处理以避免再热的目的将难以达到。本项目为机械加工车间，室内相对湿度要求50±10％，不需再热调节也能满足湿度波动范围要求，项目建成后实际的运行结果也证明本空调系统是可靠的。基于上述分析，这种新风单独处理的空调系统适用于只有少量的湿负荷，没有大量散湿量，室内相对湿度控制允许波动范围不是特别严格，如允许偏差等于或大于5％的场合。http://www.zhsysb.net
