一、联接要求
为了保证光学仪器成假，一些要求透光的质量，光学零件与机械零件之间的联接有如下
1)光学零件和机械零件间的相对位置应准确。如透镜光学系统中应保证各透镜同轴和各透镜间的准确距离；又如由非圆形光学零件组成的光学系统，应要求光学零件的某一工作面与机械零件上某一点、线或面之间的相对位置正确。
2)既便于装配、调整，又能确保联接的牢固、稳定、可靠。
3)不会导致光学零件的变形或产生较大的内应力，不致改变光学零件的性能。
4)SS保证环境温度变化时，联接不松动和光学零件中产生的内应力最小，不致影响光学零件的性能。
5)不影响光路和通光面积屉于对光学零件的清洗。
二、圆形光学零件的联接
圆形光学零件包插透镜、分划板、滤光板、反光镜和保护玻璃等。常用的联接备滚边、压圈、弹性卡压、电镀和胶接等。
1．滚边联接

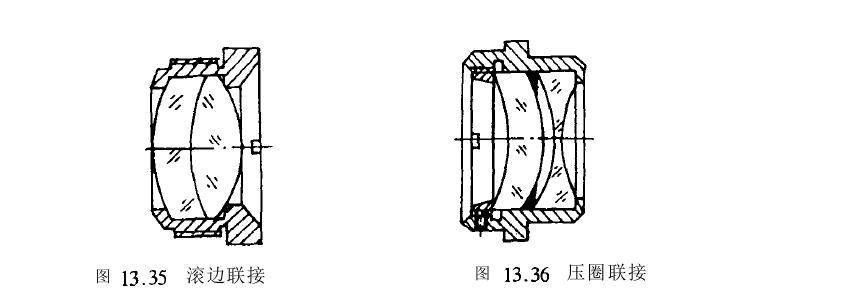

滚边联接属于不可拆联接，联接结构见图13.35。其结构简单、紧凑、对通光面积影响很小，但联接时可能出现倾斜和压力不均匀现象，位像差变坏而影响成像质量，对于直径较大的圆形光学零件更严重。因此，这种联接结构通常用于要求不高、直径较小的场合。
2．压圈联接
如图13.36所示，压圈联接属于可拆联接。这种联接便于装配、调整，必要时加上弹性隔圈，可使光学零件上的压紧力均匀分布，且能减小温度变化对压紧力的影响。这种联接适用于直径较大、要求较高的圆形光学零件的联接。
3．弹性卡压联接

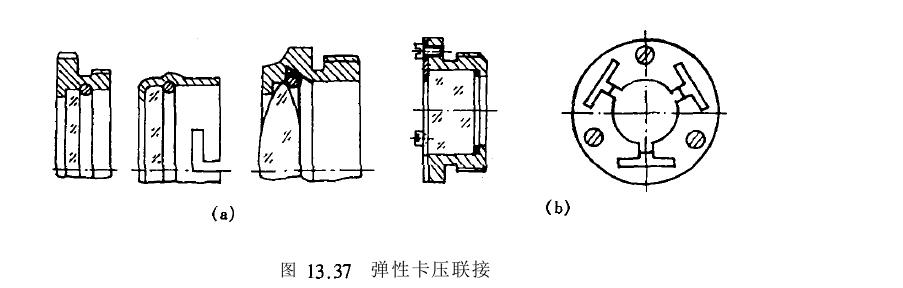

弹性卡压联接如图13.37所示，属于可拆联接。弹簧卡圈通常只能用于联接对同轴度和牢固度要求不高的光学零件。如保护玻璃、滤光镜等(见图a))，弹性压板则用于压紧直径较大的光学零件(见图b))。
4．电镀联接
电镀联接如图13．38所示，属于不可拆联接，是利用电镀方法将铜镀在镜框端部，挡住光学零件。电镀联接中光学零件不受压紧力，仅适用于小直径光学零件的联接。
5．胶接
若将电镀联接处的镀铜改用粘结剂时就成为胶合联接。同样在光学零件上也没有压紧力。
三、非圆光学零件的联接

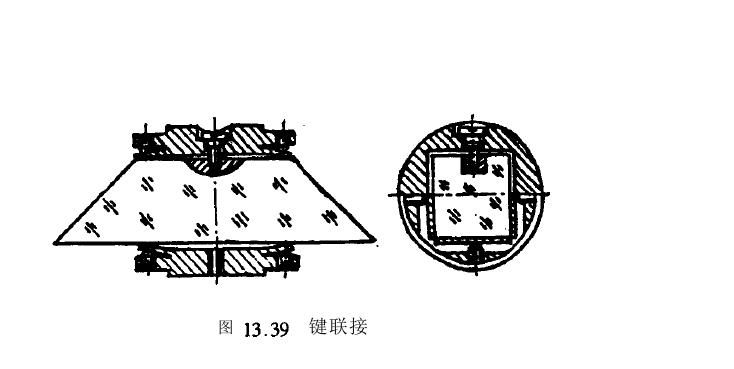

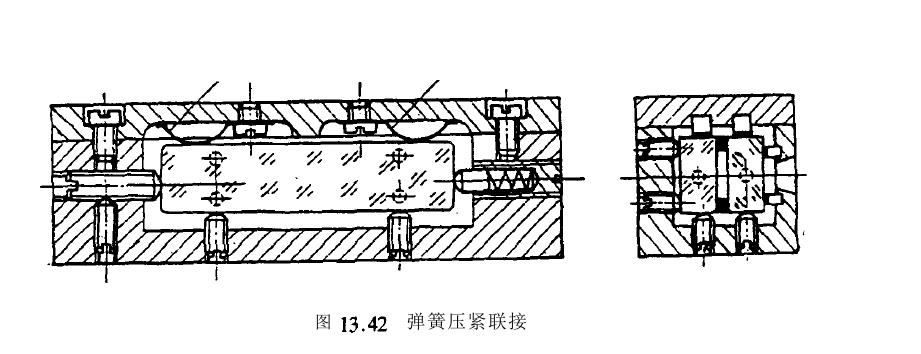

非圆光学零件包括棱镜、反射镜、玻璃刻度尺和保护玻璃等。非圆光学零件联接的结构设计要求与圆形光学零件在本质上是一样的。常用的联接方法有：键联想(图13.39)、夹板压紧联撒图13.40)、平板角铁联接(图13.41)，弹簧压紧联撤（图13.42)等。
四、仪器仪表中选用联接结构的基本原则：
正航仪器设备有限公司为您介绍，仪器仪表中选用联接结构的基本原则是：
1)确保仪器仪表对联接的强度和精度的要求；
2)确保使用条件下零件工作的可靠性；
3)为简化结构，应尽可能采用不可拆联接
4)需调整、维修和更换的零件应采用可拆联接
5)部件中有多处联接时，通常对先装配的零件或内部零件采用不可拆联接：配的零件或外部零件采用可拆联接
6)应保证先、后装配的零件及联接不会相互影响
7)联接过程中保证零件不变形或变形最小；
8)使用联接件的规格越少越好，联接中尽可能不使用细牙螺纹联接。http://www.zhsysb.net
