波纹管结构和应用重点介绍
2014-05-29 来源：正航仪器 作者：正航网络 阅读：次

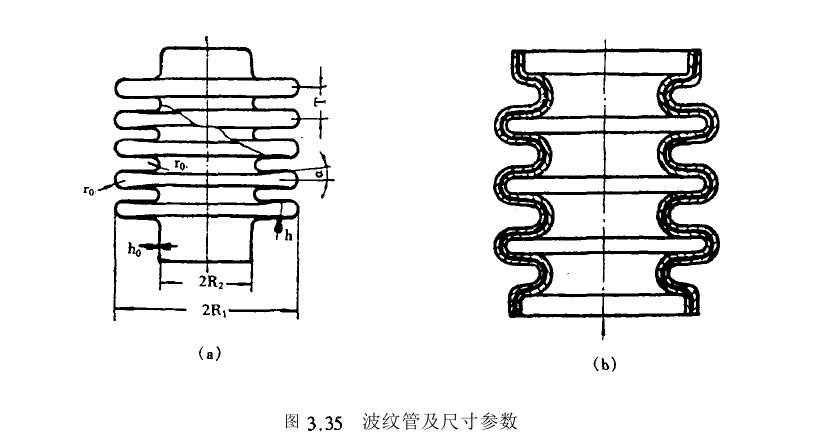

波纹管是一种具有环状波纹的圆柱金届薄管(图3.35)，它或者一端开口一端封闭，或者两端开口。通常，波纹管是单层的，但也有双层或多层的。在厚度和位移相同的条件下，多层波纹管的应力小，耐压高，耐久性也强。如果内层为耐腐蚀材料，还具有良好的耐腐蚀性。但由于各层间的摩擦，多层波纹管的滞后误差也大。
将波纹管开口端固定，内壁受压力或轴向力厂后，封闭的自由端将产生轴向伸长或缩短，受横向力或弯矩肌后，波纹管将在轴间平面内弯曲。由于波纹管在很大的变形范围内与压力具有线性关系，有效面积比较稳定且具有很高的灵敏度和多种使用功能，因此广泛用作测量或控制压力的灵敏元件。考虑到波纹管的滞后误差较大，刚度较小，故当它作为灵敏元件时，常与圆柱螺旋弹簧组合使用。

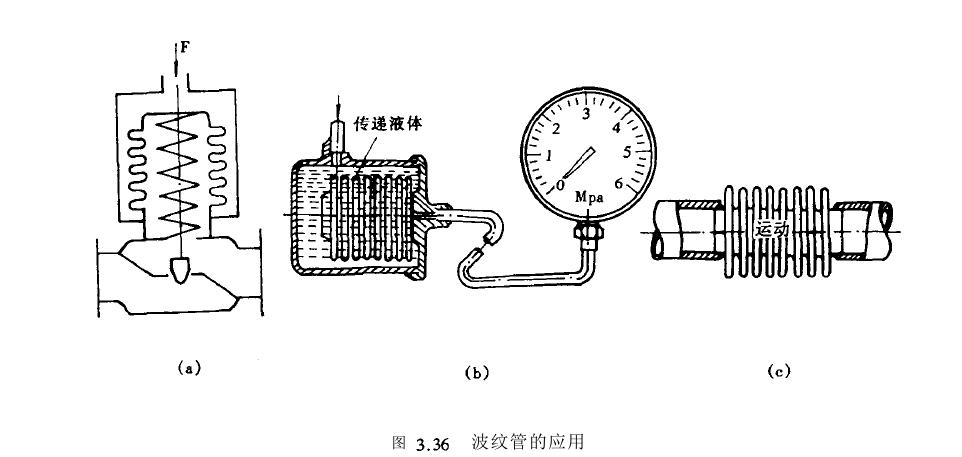

同时，波纹管还广泛用作密封元件(图3.36(a))、介质分隔元件(图3.36(b))、导管挠性元件(图3.36(c))等。波纹管的主要材料有：黄铜、锡青铜、铁青铜及不锈钢等。黄铜的弹性较低，滞后和后效较大，因此，只用于制作不重要的波纹管。（本文来源：正航仪器）http://www.zhsysb.net
