目2—23中(a)是低压汞灯的基本点灯电路，镇流与灯管串联，以限制灯管放电电流的增加，保证灯管稳定工作。除了上述的基本点灯电路外，为了改善灯的一些性能，又衍

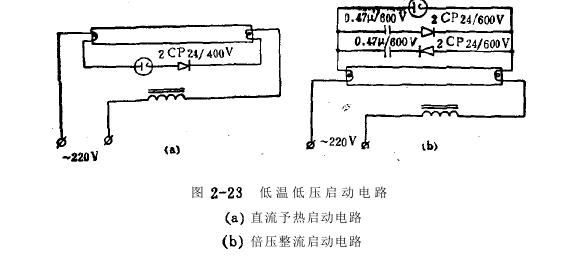

生了其他的一些点灯电路，下面简单介绍几种典型线路：当电源电压过低(如低于基础域环境温度也很低冰如室温，此时低压汞灯很难启动，为了解决在低温低压下灯的启动问题，设计了如图江23所示的两种线路，图2—23(a)堤在于热回路里加进一个二极管，因此灯丝子热电流为直流，直流易通过镇流器线圈因为线圈对直流的阻抗很小，所以灯丝子热的平均电流值就大，使灯在低温低压下易于启动，这种线路即使在环境温度为一10℃，电源电压为17批时也能使灯启动。图2—23(b)地是适用于低压低温的启动电路，在这种线路牛采用：个晶体二极管反并联，使通过灯教的电流加倍，因此即使在150伏时都能使灯启动起来及流予热启动电路也有缺点，这就是当电源电压恢复到正常电压时，予热电流过大，使灯6过热，发射物质蒸发严重，将大大缩短低压汞灯的寿命。

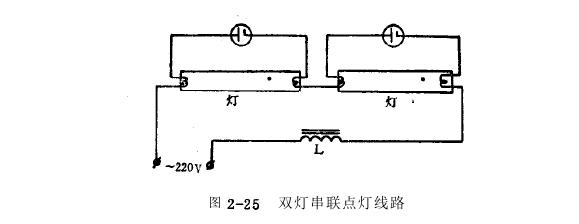

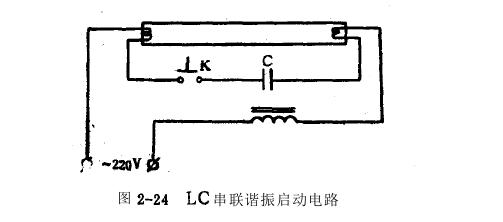

图2—3盛一种串联谐振启动电路，在这种电路中用电容C代替启辉二极管，当常开开关x按下后，镇流器线圈与电沈串联谐振。串联谐振时的阻抗很小，所以子热电流很大。另外串联谐振时电容C上的电压将比电源电压高一倍，因此将灯点燃。为了点燃灯管，常常需要按几次开关(K对能使灯管启动起来，这是由于灯丝需要子热才能有正常发射。电容器C的容量一般在2.5-630V之间，低压汞灯的电容一般用2、3微法，串联谐振启动电路能I作在电源电压150个24tHyt时，均能使灯管正常启办而不会出现当电源电压升高时，使灯绅电流增大很多，从而克服了图计肥的缺点。图2—25S当：支灯管装入一个灯具时的点灯线路。：支灯管串联共用一个铁流器。这样可减少一个镇流器，使点灯装置更加紧凑。

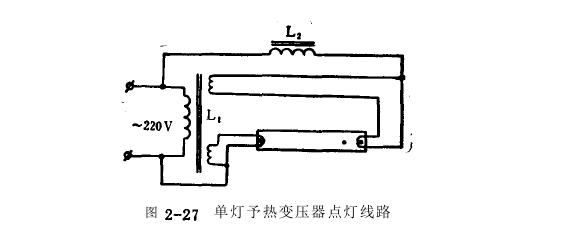

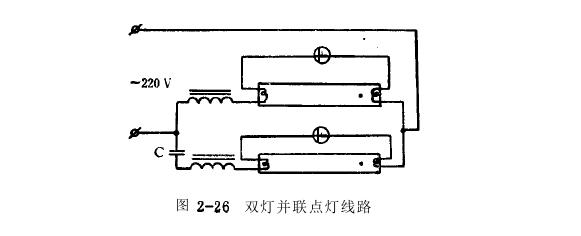

双灯共用一个灯具的并联点灯线路如图2—26示，该点灯线路是由一个带电容C的反额闪电路和一个电感性电路并联而成。在图2—27所示线路牛由予热变压器L，的汰级子热线因

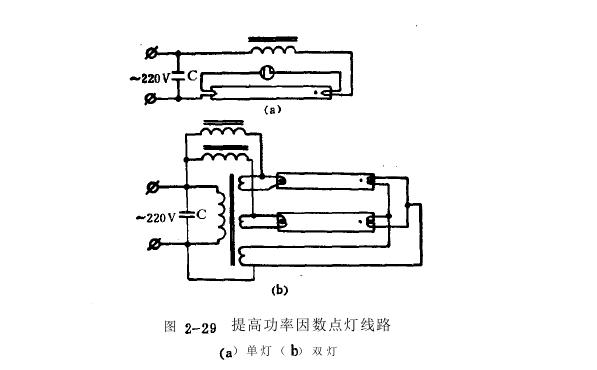

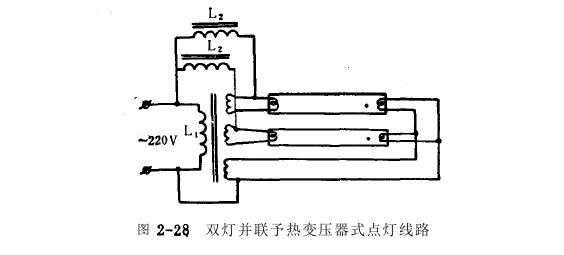

对灯教进行予热，予热一定时间后，灯管即自行点燃。线路中LI是灯管镇流B，对于这种点灯线路，在灯点燃过程中灯6一直由变压器次级线圈给加热，因此该线路灯管阴极发射稳定，灯管紫外输出也就很稳定。目2—2捉双灯并联予热变压器点灯线路，灯终予热变压器儿IN次级线圈分别给：支灯管予热，每个灯单独使用一个镇流器。为了提高点灯线路的功率目数，常常加进一些补偿电容器，例如在图2—29点灯线路中并联了补偿电容器C，以提高点灯线路功率数。图2-29是单灯补偿电路，(b)是变压热式补偿电路，这些线路提高了点灯线路的功率因数，目而减少了点灯所占用的电功率。http://www.zhsysb.net
