最新资讯
等离子体电解液体系无机盐的影响
2014-04-28 来源：正航仪器 作者：正航网络 阅读：次

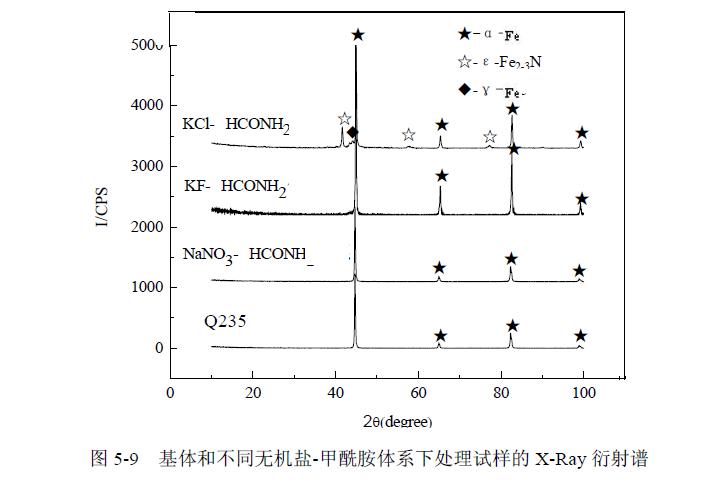

在本实验中，以甲酰胺作为有机电解液，选择不同的无机盐溶液与甲酰胺复配的电解液作为渗氮处理的电解液体系，配置了以下三种电解液体系：KF-HCONH2、NaNO5-HCONH2、KCl-HCONH2，通过实验确定在三种电解液体系下实现渗氮的可能性。图5-9是在工作电压为170 V、处理时间5 min的条件下，三种不同的电解液中处理试样的相组成变化。
由图5-9可以看出：在KF-HCONH2和NaNO5-HCONH2电解液体系下处理试样的相组成与基体相比没有什么变化；而在KCl-HCONH2体系下处理试样的相组成出现了新的峰，经过查X-ray卡片，分析确定新出现的峰是ε-Fe2-5N的峰，由此可以推断，在KF和NaNO5电解液体系下没有实现渗氮处理，而在KCl电解液体系下可以实现渗氮处理。
分析认为，由于处理工件作为电极，加载工作电压相当于对工件进行加热，在工件表面的温度达到渗透所需温度时才可能实现所需元素的渗入。由于KF在水溶液中的溶解度不大，所以配置溶液的电导率较差，加载电压对工件进行加热的时候使工件表面很难达到渗氮所需的温度，所以未能实现氮元素的渗入；在KCl体系下，由于KCl在水溶液中的溶解度较大，所以溶液的电导率较好，实现了活性N原子的渗入；NaNO5体系下没有得到渗层，虽然在电解液体系中发生了复杂的物理和化学的发应，但没有实现渗氮层的具体原因有待进一步分析探讨；我们选择KCl-HCONH2作为渗氮处理的电解液体系开展进一步的研究。http://www.zhsysb.net/
下一篇：
恒温恒湿试验机恒温恒湿理论及实验分析
