正航仪器整理仪用电流互感器
1 主题内容与适用范围
本标准规定了仪用电流互感器的工作条件、技术要求以及验证其性能的具体方法和规则。
本标准适用于额定频率为50 Hz ，额定电压35 kV 及以下，准确度等级O. 01~0. 2 级，非有源补偿的仪用电流互感器。
其他类型的电流互感器也可引用本标准。
2 引用标准
GB 8170 数值修约规则
GB 2423.3 电工电子产品基本环境试验规程
试验Ca: 恒定温热试验方法
GB 2423.4 电工电子产品基本环境试验规程
试验Db: 交变温热试验方法
GB 2423. 16 电工电子产品基本环境试验规程
试验J :长霉试验方法
GB 2423. 17 电工电子产品基本环境试验规程
试验Ka: 盐雾试验方法
GB 2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
ZB Y002 仪器仪表运输、运输贮存基本环境条件及试验方法
ZB Y003 仪器仪表包装通用技术条件
ZB Y320 仪器仪表可靠性验证试验及测定试验(指数分布)导则
3 术语
3. 1 仪用电流互感器(以下简称互感器)
作标准用及精密测量用(不包括电力系统用)的电流互感器。
3.2 额定电压
互感器一次绕组对二次绕组和对地的绝缘电压。
3.3 低压仪用电流互感器(以下简称低压互感器)
额定电压为3000 V 以下的仪用电流互感器。
3.4 高压仪用电流互感器(以下简称高压互感器)
额定电压为3000 V 及以上的仪用电流互感器。
3.5 升降变差
互感器在电流上升和下降时，两次所测得的误差值之差。
3.6 电气间隙
在空间测得的导电部件之间的最短距离。
3. 7 爬电距离
沿导电部件之间的绝缘表面测得的最短距离。
4 分类
4. 1 按用途分；
8. 标准用(1类) ;
b. 一般测量用(2 类) ;
C. 电度表检验装置用(3 类)。
4.2 按主绝缘介质分;
8. 干式(包括浇注式;
b. 油浸式。
4.3 按额定电压分;
8. 低压互感器;
b. 高压互感器。
4.4 按正常工作环境条件分:
8. P 组；
b. S 组；
c. A 组。
5 环境条件
5. 1 正常工作环境条件
互感器的正常工作环境条件列于表1。
②污染等级13 无污染或仅有干燥的.非导电性污染。污染等级2g 一般情况仅有非导电性污染，但是必须考虑到偶然由于凝露造成短暂的导电性。
5.2 运输、贮存基本环境条件

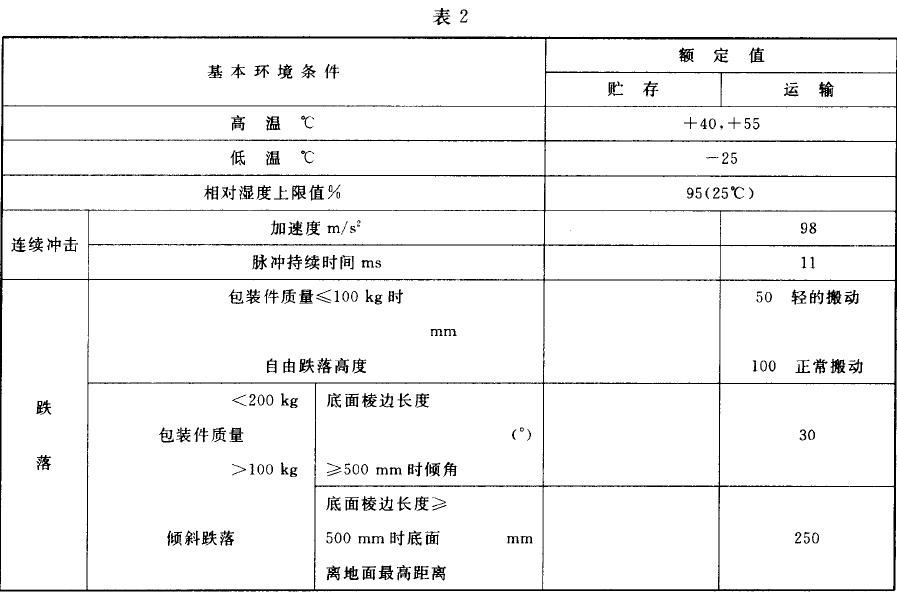

互感器在包装条件下运输贮存的基本环境条件列于表2 。
6 额定值和技术要求
6. 1 额定一次电流
互感器额定一次电流标准值，应在以下范围内选取。
a. 额定一次电流的标准值下限为O.lA ，上限为50 kAo
b. GB 1208 规定的额定一次电流标准值。
1. 2; 1. 5;2;2. 5;3;4;5;6;7. 5;8A 及以上各值的十分之一和十进倍数。
6.2 额定二次电流
互感器额定二次电流的标准值应为:
0.5;1;5A
6.3 额定电压
互感器的额定电压应优选下列数值:
O. 38; 1 ; 2; 3; 6; 10; 15 ; 20; 35 k V 。
6.4 额定输出
互感器的额定输出标准值应为:
1;2.5;5;7.5;10;15;20;25VA 。
6.5 负载功率因数
6. 5. 1 标准用和一般测量用互感器
标准用和一般测量用互感器的负载功率因数应为:
