最新资讯
机械工业产品用塑料、涂料、橡胶材料人工气候加速试验方法
2015-07-17 来源： 作者：佚名 阅读：次
机械工业产品用塑料、涂料、橡胶材料人工气候加速试验方法
1 主题内容与适用范围
本标准规定了模拟户外湿热自然大气中主要因素的两种人工气候加速试验方法：
a. 荧光紫外线/冷凝试验方法（以下简称荧光紫外线方法）；
b. 人工气候(氙灯)曝露试验方法(以下简称氙灯方法)。
本标准适用于机械工业产品用塑料、涂料、橡胶材料不同种类材料或同种类不同配方材料的耐湿热户外气候性能（以下简称耐候性）比较；也可用于已知耐候性材料进行质量等级评定试验。
一般试验可采用荧光紫外线/冷凝试验方法;必要时并可用人工气候（氙灯）曝露试验方法进行验证对比试验。
本标准的试验结果.不能简单直接地推断材料的使用寿命。
注：本方法引用了GB 9344 塑料氙灯光源曝露试验方法的技术内容。
2 术语
2. 1 紫外线冷凝试验test of fluorescent UV -Condensation type
以荧光紫外线好作光源.模拟并强化对高分子材料劣化影响最显著的紫外光谱，并适当控制温度、温度使古样品上周期性的产生凝露的试验。
2. 2 人工气候(氙灯)试验test of exposure to artificial weatherìng (xenon arc lamp as light source)
以氙灯作光源，模拟并强化到达地面的日光光谱，并适当控制温度、混度和喷水条件的试验。
2. 3 紫外区 ultraviolet regions
紫外区分UV-A 波长范围为315~400 nm;UV-B 波长范围为280~315 nm ， UV-C 波长<280 nm
的辐照。
2. 4 荧光紫外灯 fluorescent UV lamp
是波长为254 nm 的低压柔灯，由于加入磷的共存物使转换成较长的波长，荧光紫外灯的能量分布取决于磷共存物产生的发射光谱和玻璃管的传扩。
2. 5 辐照度 irradiance
所自波长入射辐照的总量，以W/m²表示。因为辐照是按不同的波长分布的，不同的光谱造成的光化学效应差异很大，所以不应采用不同的灯源作比较。
2.6 分光谱辐照度spectral irradiance
表示辐照度随波长的函数，以每一波段的W/m²表示，通常日光的辐照度以每10 nm 波段的W/m²表示，而紫外荧光灯以每l 或2nm 表示，分光谱辐照度是比较具有不同能量分布光源的合适方法。
2. 7 分光谱能量分布spectral energy distributÎon
是表示每一波长辐照量的特性曲线，可按功率以W/m² 、或按能量以J 表示，此特性曲线应包括所有入照光的波段范围，而荧光紫外灯通常以相对的分光谱能量分布表示.它以每一波长的辐照度与峰值比较的百分率表示(见图3) 。
3 试验设备
3. 1 荧光紫外线试验

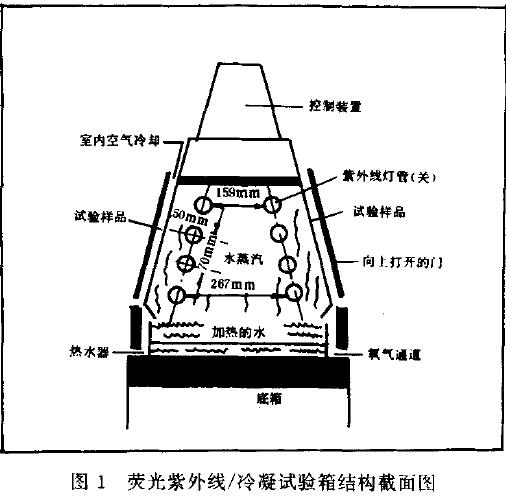

3. 1. 1 试验箱的结构由耐腐蚀金属材料制成，包含8 支荧光紫外灯.盛水盘.试验样品架和温度、时间控制系统及指示器(见图1) 。

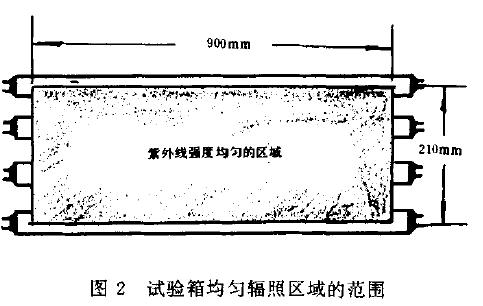

3.1.2 荧光紫外灯应快速启动，灯管功率为40 W. 灯管长度为1220 mm. 试验箱均匀工作区域的范围为900X210mm( 见图2) 。

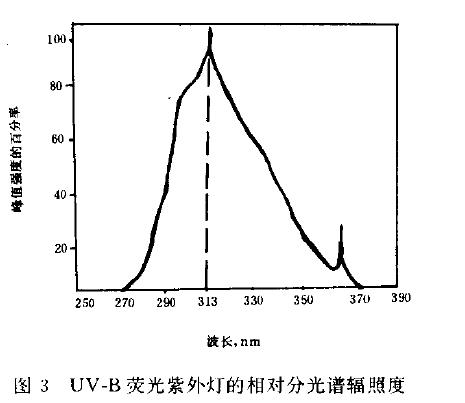

3. 1. 3 除非另有规定，荧光紫外灯的波长为280~315 nm , 即UV-B 波民范围，相对分光辐照度的特件(见图3) 。
3. 1. 4 灯安装成四支一排.分两排安装每排订的灯管平行安装.灯的中心距离为70 mm( 见1) 。
3. 1. 5 试验样品应固定安装在相距灯表面的最近平行面50 mm 的位置(见图1) 。试验样品和它的支结构成箱的内壁，它们的背面曝露于室温的冷却空气中，由于试验样品和箱内空气的温差，使试验样品表面的冷凝阶段产生稳定的凝露条件，试验箱应由底部经箱外壁和试验样品的通道产生自然空气对流。
3. 1.6 水蒸汽由加热箱底的盛水盘产生，水深不大于25 mm ，并有供水自动控制器，盛水盘应定期清洁防止形成水垢。
上一篇：
正航仪器整理真空注型机
下一篇：
正航仪器整理喷油泵试验台试验方法
