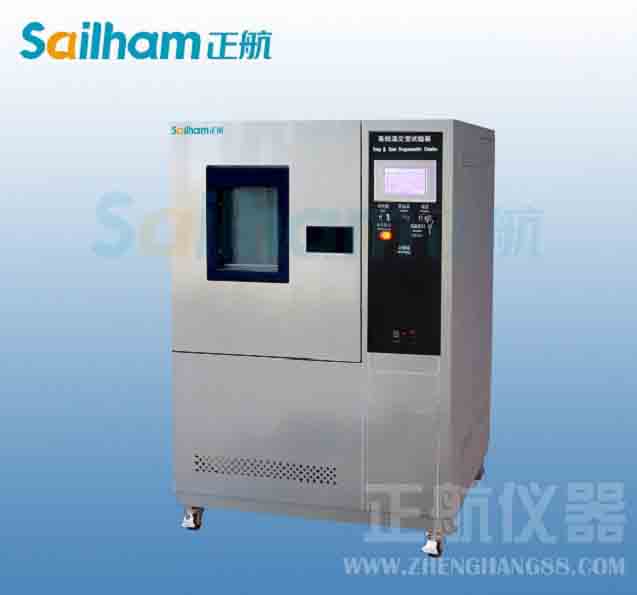

快速温变试验箱压缩机冷凝器和蒸发器介绍
2013-06-18 来源： 作者： 阅读：次
快速温变试验箱压缩机冷凝器和蒸发器介绍▲、冷凝器和蒸发器
▲、制冷剂和蒸发器是快速温变试验箱不同缺少的部件。萁中，制冷剂利用冷凝器散热，冷凝为液体利用蒸发器汽化吸热。
▲、快速温变试验箱冷凝器分类
▲、按工作方式分类
冷凝器按照工作方式可分为自然冷却和风扇强制冷却两种方式。目前快速温变试验箱多采用自然冷却方式。
▲、按安装方式分类
冷凝器按安装方式可分为外露式(也称后背式)和内藏式两种。外露式具有的优点是散
热效果好，便于安装易于检修．但也存在占用空间和集尘的缺点。而内藏式具有的优点是整洁、美观，占用空间小，但存在散热效果差和维修难度大的缺点。因此．目前快速温变试验箱多采用外式冷凝器．而且冷式快速温变试验箱多采用内藏式冷凝器。
▲、按外形分类
冷凝器按外彤可分为百叶窗式、丝管式、板管式三种。
▲、构成与特点
A ，百叶窗式；百叶窗式冷凝器的冷凝管采用直径为4～8mm、壁厚为仉5～l的紫铜管或邦迪管弯制为蛇行而成。散热片采用0．5mm左右的薄钢板冲压成百叶窗形状，再压焊在冷凝酱上．然后为它们的表面涂上黑漆。百叶窗的作用是便于通风t增强散热效果，而黑漆不仅可防止玲凝器腐蚀，而且可加强散热的效果。邦迪管实际上是先在窄条钢带上镀铜，然后用卷管机卷成圆形。
B，丝管式冷凝器的冷凝管采用直径为4～8mm、壁厚为O 5～lmm的紫铜管或邦迪管弯制为蛇形向成，而“散热片”就是在冷凝管的两面点焊上直径为2mm左右、间距为5～8mm的钢丝。这种冷凝器具有结构简单、成本低、散热效果好等优点，但也存在焊接复杂且焊接工艺高等缺点。
C，板管式冷凝器是将盘管挤堆或粘接在葙背或两侧薄钢板里．再利用发泡剂挤压．使盘管
与铡扳紧南接触．盘管散出的热量通过钢板散发到箱外。其散热效果比外露式差。
